SiC功率模塊的的使用方法和可靠性

7.1 浪涌電壓的對策

由于SiC模塊開關速度快、對應大電流，因此會因為模塊內部、或者周邊接線的電感L，產生V = ‐L×dI/dt 的浪涌電壓，某些情況下，還有可能超過額定電壓。

為了抑制該情況的發生，與Si 模塊一樣，推薦以下幾種對應措施。有時可能會影響開關，所以請檢查好波形，再對實際電路進行調整。

・主電路和緩沖電路的接線，盡可能設計得粗、短，從而降低接線電感

・電容的安裝位置設置在MOSFET 的附近，從而降低接線電感

・添加緩沖電路

・增大門極電阻，降低dI/dt

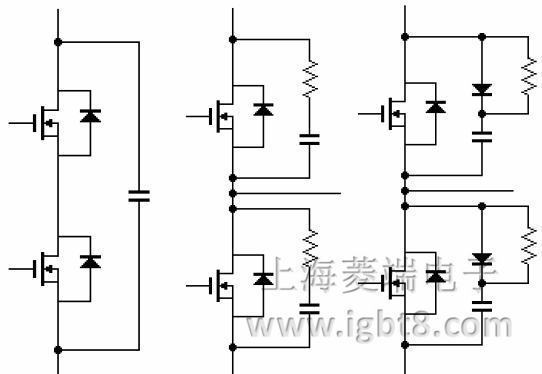

緩沖電路舉例：
＜C緩沖電路＞＜RC 緩沖電路＞＜RCD 緩沖電路＞

7.2 誤動作的對策

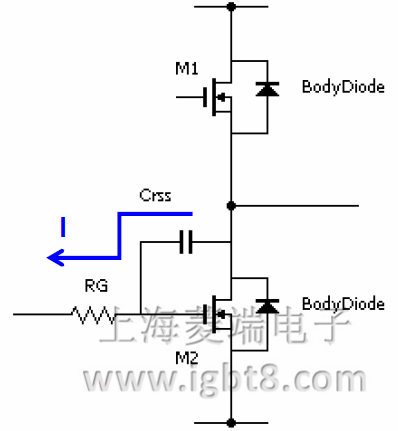

在半橋電路中，當上臂的MOSFET（M1）開啟時，下臂的MOSFET（M2）的續流二極管（外置SBD 或者體二極管)中流通的正向電流反向恢復，同時M2 的漏・源極間的電位上升。此時產生的dV/dt 通過M2 的反饋電容Crss 而變成瞬態門極電流（I = Crss×dV/dt），該電流流過門極電阻，從而M2 的門極電位上升。當該電壓大大超過門極閾值電壓，則MOSFET（M2）誤動作，從而使上下臂都短路。

由于SiC‐MOSFET 的閾值電壓在Id= 幾mA 的條件下定義，所以只有3V，比較低，但是如果要流通大電流，則門極電壓需要8V 以上，非常大，所以實際上對于誤操作的耐性與IGBT 沒有太大的區別。但是，當在有可能發生誤操作的使用環境中，與Si 功率模塊一樣，推薦以下的對應措施。有時可能會影響開關，所以請檢查好波形，再進行調整。

・增大關斷時的門極負偏壓

・追加門極・源極間電容

・門極・源極間追加三極管（有源米勒鉗位）

・增大門極電阻，降低開關速度

7.3 RBSOA（反向偏壓安全工作區）

與IGBT 模塊一樣，SiC 功率模塊的RBSOA (Reverse Bias Safe Operating Area：反向偏壓安全工作區)覆蓋了額定電流的2 倍×額定電壓的整個范圍。

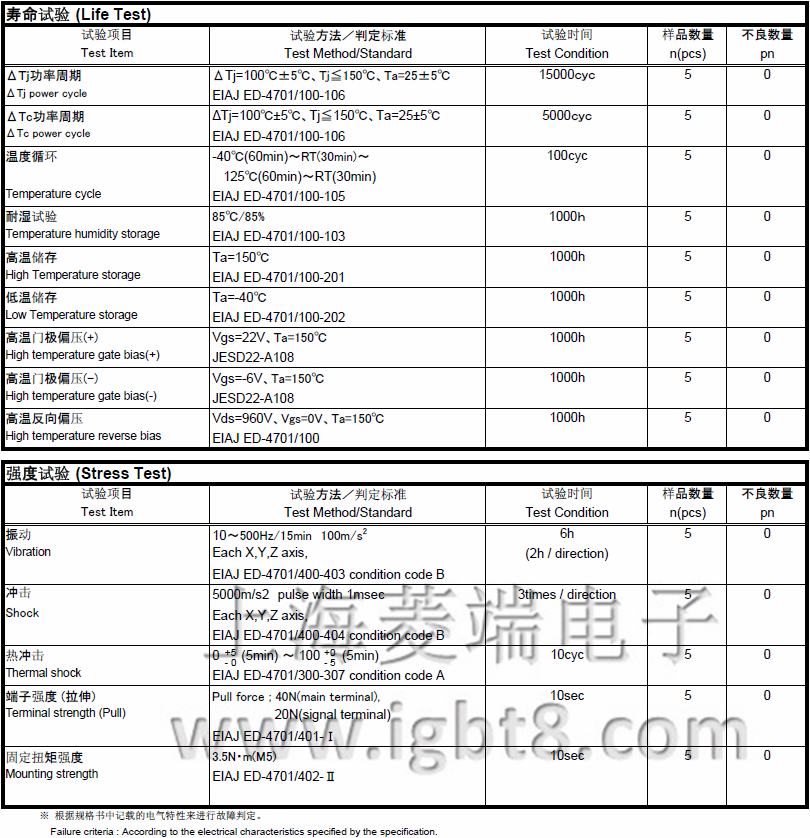

7.4 SiC模塊的可靠性測試結果
